秦合源工作人員關于稱重儀表（測力儀表）RS-485串口通訊定義及連接方法總結如下：

RS-485是稱重儀表（稱重顯示器）和其他設備相連接進行信息傳輸的常用通訊接口；

RS-485的標準：

        電子工業協會（EIA）于1983 年制訂并發布RS-485 標準，并經通訊工業協會（TIA）修訂后命名為TIA/EIA-485-A，習慣地稱之為RS-485標準。

RS-485的特性：
        RS-485標準是為彌補RS-232 通信距離短、速率低等缺點而產生的。

        RS-485標準與RS-232不一樣，數據信號采用差分傳輸方式，也稱作平衡傳輸。

        一般RS-485分為四線和二線兩種傳輸方式，我公司產品使用的一般都是二線傳輸方式，其中一線定義為A，另一線定義為B。（GM7701-F1使用的是四線方式，兼容二線）。

通常情況下，發送發送器A、B之間的正電平在+2～+6V，是一個邏輯狀態；負電平在-2～-6V，是另一個邏輯狀態。對于接收發送器，也作出與發送發送器相對的規定，收、發端通過平衡雙絞線將A-A與B-B對應相連。當在接收端A-B之間有大于+200mV的電平時，輸出為正邏輯電平；小于-200mV時，輸出為負邏輯電平。在接收發送器的接收平衡線上，電平范圍通常在200mV至6V之間。

        定義邏輯1（正邏輯電平）為B＞A的狀態，邏輯0（負邏輯電平）為A＞B的狀態，A、B之間的壓差不小于200mV。

        RS-485標準的最大傳輸距離約為1219米，最大傳輸速率為10Mbps。

        通常RS-485網絡采用平衡雙絞線作為傳輸媒體。平衡雙絞線的長度與傳輸速率成反比，只有在20kbps速率以下，才可能使用規定最長的電纜長度。只有在很短的距離下才能獲得最高速率傳輸。一般來說，15米長雙絞線最大傳輸速率僅為1Mbps。

說明：

        并不是所有的RS-485收發器都能夠支持高達10Mbps的通訊速率。如果采用光電隔離方式，則通訊速率一般還會受到光電隔離器件響應速度的限制。

        RS-485網絡采用直線拓樸結構，需要安裝2個終端匹配電阻，其阻值要求等于傳輸電纜的特性阻抗（一般取值為120Ω）。在矩距離、或低波特率波數據傳輸時可不需終端匹配電阻，即一般在300米以下、19200bps不需終端匹配電阻。終端匹配電阻安裝在RS-485傳輸網絡的兩個端點，并聯連接在A-B引腳之間。

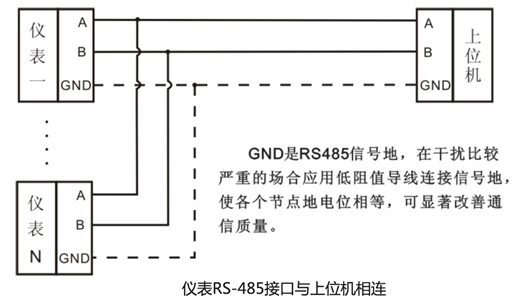

        RS-485的連線規則是：A接A，B接B。如下圖所示：
