深圳市秦合源：動態扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。基本原理：采用應變片電測技術 ,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。秦合源調查發現動態扭矩傳感器應用范圍越來越廣泛，
主要用于：
1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測； 3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；4、可用于污水處理系統中的扭矩及功率的檢測；5、可用于制造粘度計； 6、可用于過程工業和流程工業中。

產品特點：
1.信號輸出可任意選擇波形─方波或脈沖波；2.檢測精度高、穩定性好、抗干擾性強；3.不需反復調零即可；連續測量正反扭矩；4.即可測量靜止扭矩，也可測量動態扭矩；5.體積小、重傳感器可脫離二次儀表獨立使用，只要按插座針號提供 +15V，-15V（200mA）的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。量輕、易于安裝；6.測量范圍： 0—10000Nm標準可選, 可非標準2萬Nm、3萬Nm、5萬Nm、8萬Nm、10萬Nm、15萬Nm、20萬Nm、50萬Nm、100萬Nm、200萬Nm可定制，特殊量程定制。

常用的動態扭矩傳感器主要有以下形式：首先是電感式扭矩傳感器：該種類型的傳感器主要是采用了一種非接觸的測量方式，
這種扭矩傳感器的壽命較長，可靠性高，不易受到磨損。其次是電位計式扭矩傳感器：該種類型傳感器按照類型可以分為齒輪式，扭桿式，旋臂式。而其中扭桿式測量結構簡單、可靠性能相對比較高，在早期應用比較多。該類型的傳感器都屬于接觸式，存在磨損，降低了其性能。還有一種就是金屬電阻應變片式：該種類型扭矩傳感器主要是在彈性軸上粘貼應變片組成測量電橋，而當彈性軸受扭矩作用時，它會產生一種微小變形后而引起電橋電阻變化，而應變電橋電阻的變化轉變為電壓信號的變化從而實現我們想要的扭矩測量。但是，該種類型扭矩傳感器受應變片材料及穩壓電源精度影響較大。

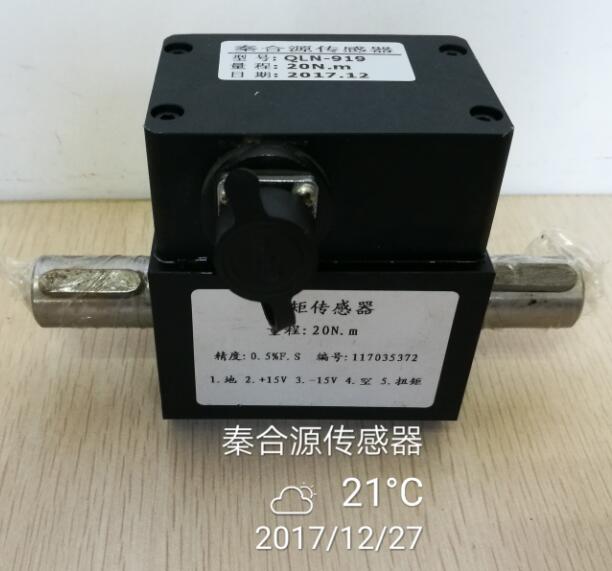

秦合源動態扭矩傳感器實物圖：

使用注意事項：
1.根據軸的連接形式和扭矩傳感器的長度，確定原動機和負載之間的距離，調節原動機和負載的軸線相對于基準面的距離，使它們的軸線的同軸度小于Φ 0.03mm,固定原動機和負載在基準面上。2.將聯軸器分別裝入各自軸上。3.調節扭矩傳感器與基準面的距離，使它的軸線與原動機和負載的軸線的同軸度小于Φ 0.03mm，固定扭矩傳感器在基準面上。4.緊固聯軸器，安裝完成。

信號輸出與信號采集：

1、扭矩信號輸出基本形式： 方波信號、脈沖信號。可根據用戶需要制成電壓模擬信號輸出或電流模擬信號輸出（單向、靜止扭矩測量）。

2、扭矩信號處理形式： 扭矩傳感器輸出的頻率信號送到頻率計或數字表，直接讀取與扭矩成正比的頻率信號或電壓、電流信號。 扭矩傳感器的扭矩與頻率信號送給單片機二次儀表，直接顯示實時扭矩值、轉速及輸出功率值及 RS232通訊信號。直接將扭矩與轉速的頻率信號送給計算機或 PLD進行處理。

維護與保養：

1.每隔一年應給扭矩傳感器兩端軸承加潤滑脂。加潤滑脂時，僅將兩端軸承蓋打開，將潤滑脂加入軸承，然后裝上兩端蓋。

2.應儲存在干燥、無腐蝕、室溫為 -20℃—70℃的環境里。

安裝注意事項：

1.安裝時，不能帶電操作，切莫直接敲打、碰撞傳感器。

2.聯軸器的緊固螺栓應擰緊 ,聯軸器的外面應加防護罩，避免人身傷害。

3.信號線輸 出不得對地 ,對電源短路,輸出電流不大于10mA· 屏蔽電纜線的屏蔽層必須與 +15V電源的公共端（電源地）連接。

安裝使用：

1、使用環境：扭矩傳感器應安裝在環境溫度為0℃ ～ 60℃，相對濕度小于90%，無易燃、易爆品的環境里。不宜安裝在強電磁干擾的環境中。

2、安裝方式：(1) 水平安裝，(2) 垂直安裝。
3、連接方式： 扭矩傳感器與動力設備、負載設備之間的連接。（1） 彈性柱銷聯軸器連接如圖13所示，此種連接方式結構簡單，加工容易，維護方便。能夠微量補償安裝誤差造成的軸的相對偏移，同時能起到輕微減振的作用。適用于中等載荷、起動頻繁的高低速運轉場合，工作溫度為-20-70℃。（2） 剛性聯軸器連接，這種連接形式結構簡單，成本低，無補償性能，不能緩沖減振，對兩軸的安裝精度較高。用于振動很小的工況條件。

安裝要求：

（1） 扭矩傳感器可水平安裝，也可垂直安裝。（2） 動力設備、傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩 ，降低測量精度，甚至損壞傳感器。（3） 采用彈性柱銷聯軸器或剛性聯軸器連接。（4） 動力設備、傳感器、負載設備軸線的同心度應小于Φ0.05mm。
