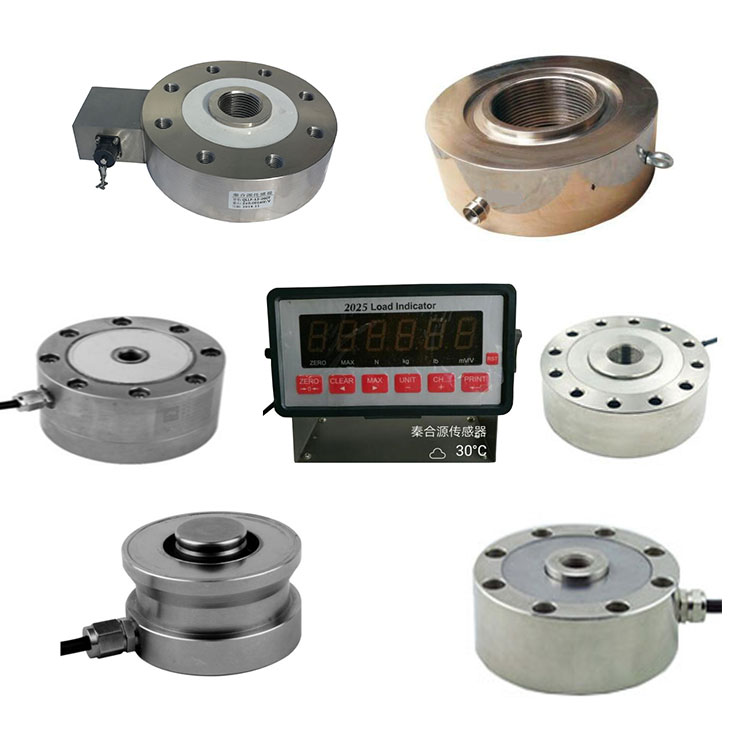

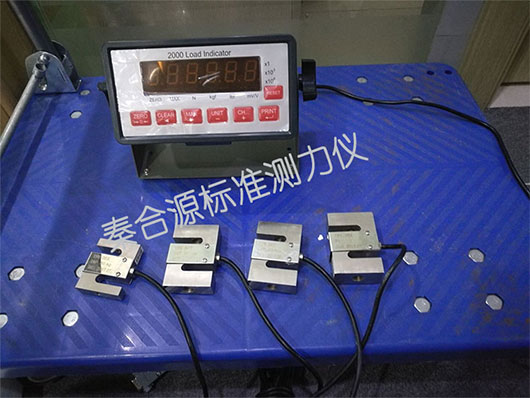

深圳市秦合源科技0.1、0.3級標準測力儀采用的應變式測力傳感器10KN-5000KN 主要有四線制和六線制兩種出線方式(不包括屏蔽線)，使用萬用表 2k? 電阻測量檔能夠對傳感器出線進行判別，方法如下：

秦合源科技10KN-5000KN 0.1級標準測力儀專用四線制傳感器：

1、出線判別：四線制傳感器出線有供橋激勵線 2 條、信號線 2 條，以兩條線作為一組線對，四條線總共可以形成六組線對，使用萬用表的 2k? 電阻檔對每一組線對的電阻值進行測量，其中電阻值最大的一組線對為供橋激勵線對，電阻值第二大的一組線對為信號線對。

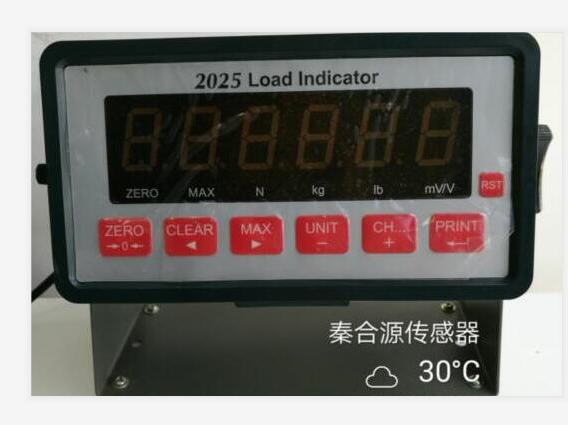

 2、連線方法：秦合源四線制標準測力儀傳感器出線需焊接在9針D型插頭(DB9/M公頭)上才能夠與測量儀進行連接，連線時將 DB9/M 公頭的第 1 和 2 針短接、第 4 和 5 針短接，分別連接供橋激勵線對的兩條線，第 6 針和 9 針分別接信號線對的兩條線，連線完成后將插頭接入測量儀后面白色 9 孔 D 型插座(DB9/F 母頭)，開啟儀表進入測量狀態后按《單位》鍵至<mV/V>燈點亮，待顯示數據穩定后按《置零》鍵，施加與測量方向相同的適合力值，如果儀表顯示正值并且隨施力的加大顯示數字也隨之變大表明傳感器與儀表連接正確；如果儀表顯示負值并且隨施力的加大負向顯示數字也隨之加大，此時請將與 DB9/M 公頭第 6 針和 9針連接的兩條連線互換位置。

秦合源科技30KN-10000KN 0.3級標準測力儀六線制傳感器：
1、出線判別：六線制傳感器出線有供橋激勵＋與反饋＋線 2 條(以下稱 A 組線對)，供橋激勵－與反饋－線 2 條(以下稱 B 組線對)、信號線 2 條(以下稱 C 組線對)，以兩條線作為一組線對，六條線總共可以形成 15 組線對，使用萬用表的 2k? 電阻檔對每一組線對的電阻值進行測量，其中電阻值小于 20?(0.02k?)的兩組線對分別為 A 組線對和 B 組線對，其余的兩條線為 C 組線對(信號組線對)。

2、連線方法：秦合源100t標準測力儀傳感器出線需焊接在9針D型插頭(DB9/M公頭)上才能夠與測量儀進行連接，連線時將 DB9/M 公頭的第 1 和 2 針分別接 A 組線對的兩條線，第 4 和 5 針分別接 B 組線對的兩條線，第 6 和 9 針分別接 C 組線對的兩條線，連線完成后將插頭接入測量儀后面白色 9 孔 D 型插座(DB9/F 母頭)，開啟儀表進入測量狀態后按《單位》鍵至<mV/V>燈點亮，待顯示數據穩定后按《置零》鍵，施加與測量方向相同的適合力值，如果儀表顯示正值并且隨施力的加大顯示數字也隨之變大，表明傳感器與儀表連接正確；如果儀表顯示負值并且隨施力的加大負向顯示數字也隨之加大，此時請將與 DB9/M 公頭第 6針和 9 針連接的兩條連線互換位置。
