秦合源供應傳感器配套使用的稱重接線盒（匯總傳感器信號），4線稱重接線盒，6線稱重接線盒，8線稱重接線盒，10線稱重接線盒。



模擬接線盒：

模擬接線盒是匯總模擬信號傳感器的。由于傳感器在出廠時，傳感器的一致性不一定很理想，再加上現場使用中的環境因素及安裝手段的限制，給多個傳感器并聯組秤帶來不平衡問題。為解決以上問題，須選用接線盒來調節傳感器系數與傳感器輸出阻抗之比( nN/v/Q)接近一致，從而保證整個秤體的平衡。



型號及命名：
接線盒按照匯總傳感器的數量一般分為：

5孔接線盒：4進1出，適用于4只傳感器組合使用的電子衡器或稱重系統；
7孔接線盒：6進1出，適用于6只傳感器組合使用的電子衡器或稱重系統；
9孔接線盒：8進1出，適用于8只傳感器組合使用的電子衡器或稱重系統；
11孔接線盒：10進1出，適用于10只傳感器組合使用的電子衡器或稱重系統；
對于超過10只傳感器的電子衡器或系統，可通過多只接線盒的組合來實現聯接。



技術概況：
1、采用不銹鋼或鋁合金外殼，專用密封接頭，耐用、密封性好。
2、采用高精度、低漂移電阻和電位器，保證系統工作的精度和穩定性。
3、焊接接線和插入接線兩用，可自主選擇。接線焊接點旁注有代碼標識，方便用戶接線。
4、 PCB板焊有防浪涌及防感應雷的保護性元器件，可有效降低感應雷和浪涌信號對傳感器及儀表的損壞。



模擬接線盒安裝、調試：
l、將接線盒固定在秤體的合適位置，打開接線盒上蓋。
2、將傳感器電纜線和儀表信號電纜從接線盒相應的接口穿入，按接線圖將所有電纜連接好，完成后將所有的螺母擰緊，將所有電纜線的外屏蔽接到接線盒的接地柱上。不用的接口用封橡膠墊片或橡皮泥堵住，同時擰緊螺母。
3、跟據傳感器的輸出信號大小，參照接線圖，調整相應的電位器。（注意：電位器不要調過去）調試好后應將接線盒上蓋蓋上，并用螺絲擰緊。
4、模擬接線盒回初始位置接線盒出廠時都處于中間位置。
總結：在電子汽車衡或稱重系統的使用中，一臺新安裝衡器調整四角誤差時，首先要確保四角誤差小于三個分度值范圍以內，然后在用電位器補償調到基本一致。若大于三個分度值，只靠電位器是補償不過來的，應先調節傳感器的高度，然后在用電位器補償調到基本一致。



數字接線盒：
數字接線盒適用于數字式傳感器系統，相當于一個集線器將信號線匯總在一起，無需任何電子元件。



防爆接線盒：
防爆接線盒的選型主要為四個條件：l、防爆級別；2、傳感器供電電壓；3、安全柵型號；

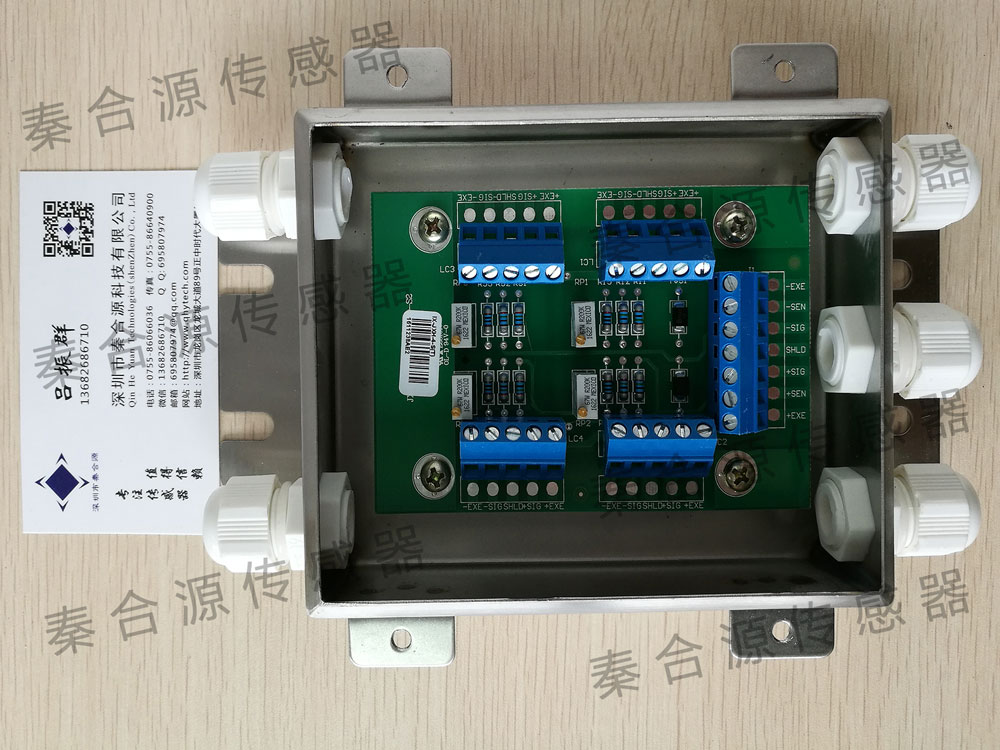

4線稱重接線盒實物圖如下：

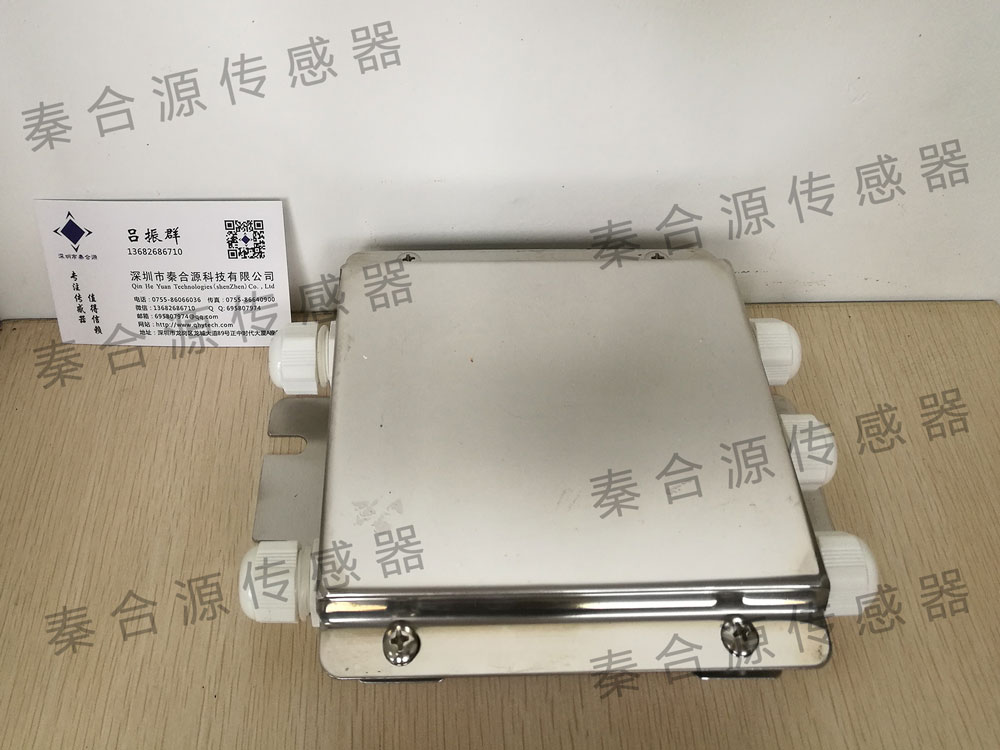

優質不銹鋼材質：

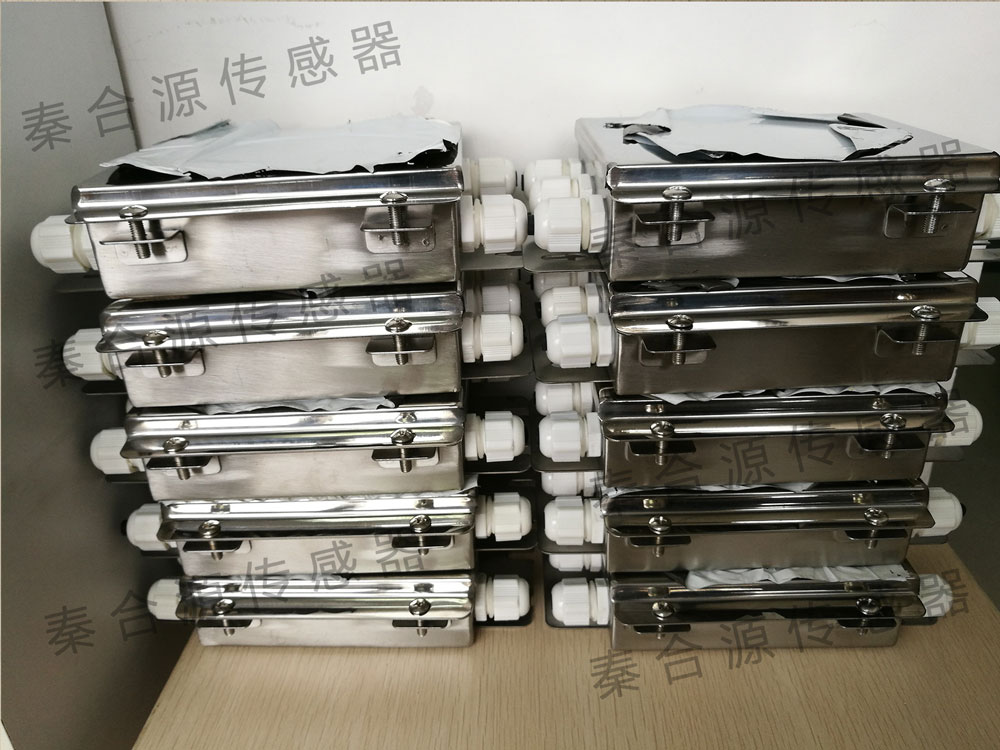

大量庫存4線接線盒：

深圳市秦合源科技，專業供應傳感器及傳感器配套使用的接線盒（匯總傳感器信號）、變送器、稱重儀表等。常規產品有大量庫存，快速高效的滿足您的需要，歡迎咨詢秦合源傳感器公司。
呂經理：13682686710；0755-86066036，0755-86061700。
